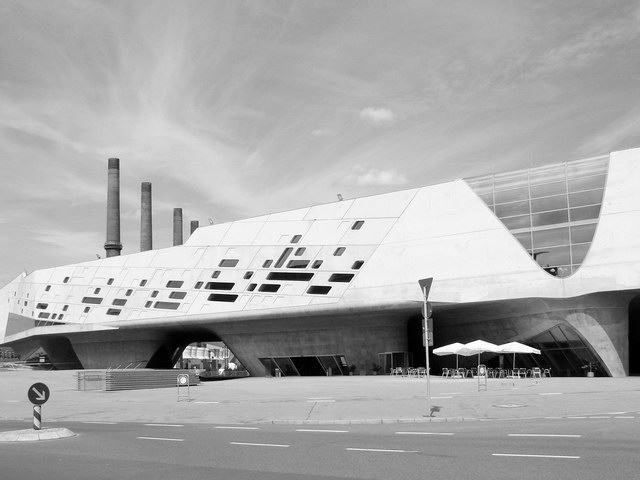

费诺科学中心(phaeno science centre)是德国沃尔斯堡城市转型的一个重要项目,也是体现Zaha Hadid 扎哈·哈迪德设计理论的重要作品。

a-xun_2014-07-05_08-22-20

沃尔斯堡位于德国中北部,居住人口大约有12万。城市规模不大,但却是仅次于美国底特律的全球第二大汽车生产基地。被誉为汽车发展史上最成功车型之一的甲壳虫就诞生于此。沃尔斯堡的城市的建设与发展与汽车制造业是紧密相连的。在20世纪30年代末,当今世界汽车制造业巨头之一的德国大众公司在沃尔斯堡建立了生产基地。众多的工厂,办公楼和提供给工人的居住,生活所需的各种配套设施构成了城市的雏形。

a-xun_2014-07-05_08-22-201

近年来,因为德国统一及全球化所带来的经济和社会发展变迁。沃尔斯堡面临着与德国其他城市一样的转型问题。尽管大众公司巨大的生产工厂仍然是城市的重要组成部分。但因为成本控制关系,大部分汽车生产线已转移到劳动力更加廉价的地方。沃尔斯堡逐渐从一个以汽车制造为主导的工业城市转变为一个以研发汽车及其相关技术为主导的知识经济型城市。

a-xun_2014-07-05_08-22-212

费诺科学中心(phaeno science centre)正是彰显着这个城市转型的具有标志性的项目。1999年中,费诺科学中心(phaeno science centre)的建筑设计竞赛邀请了世界知名的建筑师参加。2000年初,德国评委在提交的23个备选方案中将Zaha Hadid 扎哈·哈迪德事务所的方案放在了第一名的位置。

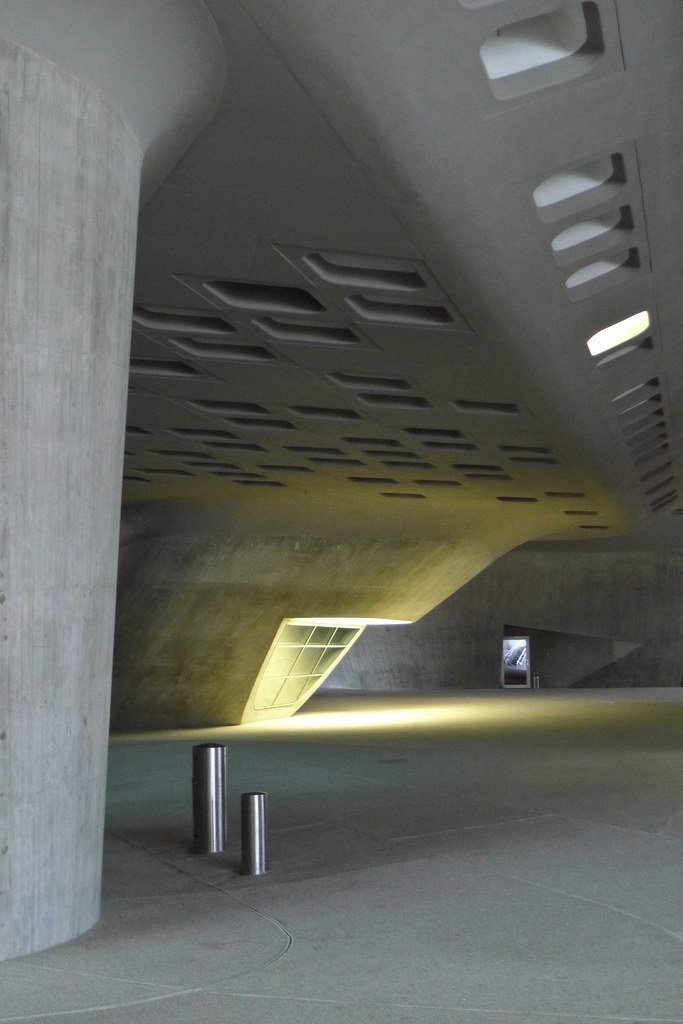

a-xun_2014-07-05_08-22-213

费诺科学中心(phaeno science centre)的场地处于沃尔斯堡南北两区交界的城市中心位置。坐落在威力布拉特广场之上,基地北面紧挨着铁路。同时也是保时捷街北面的尽端。如此特别的基地位置为建筑师提出了一个难题:费诺科学中心(phaeno science centre)不仅要成为保时捷街这条在文化和建筑艺术上都具有重大意义的项链上的另一颗宝石,还要成为联系“里城区”和“大众汽车城”的重要一环。

a-xun_2014-07-05_08-22-211

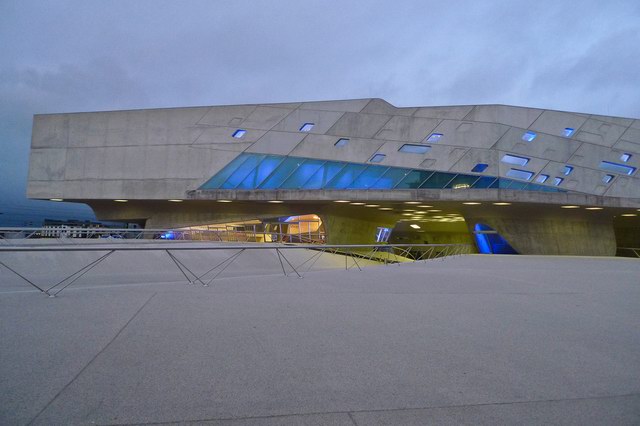

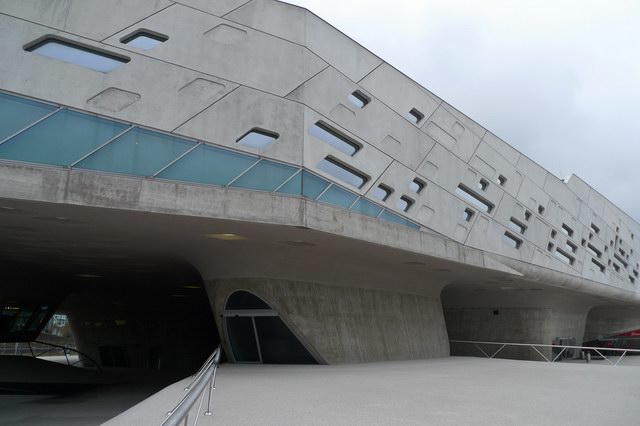

Zaha Hadid 扎哈·哈迪德对这一难题提出了一个非常简单而巧妙的解决方案。首先,与把建筑楼板一层层的向上叠加这种常见的空间布置策略不同,她把所有的展览空间都集中在一个单层的平面接近梯形的混凝土盒子内。然后这个混凝土盒子被抬升至离地8米高,架设在10个根据城市几条主要轴线布置,作为结构支撑的混凝土到椎体上。

a-xun_2014-07-05_08-22-31

这种特殊的空间布局策略,使得建筑在人的视点高度上获得了一定的通透性。从保时捷街步行而来的参观者的视线能够穿透建筑,在到椎体之间看到铁路对面的大众汽车城。城市南北两部分从而在视觉上联系在一起。

a-xun_2014-07-05_08-22-331

抬高建筑主体将首层架空的做法并不罕见。首层架空的理念源自勒·柯布西耶的现代主义建筑五则之一。但Zaha Hadid 扎哈·哈迪德指出“首层架空是现代主义建筑师的概念,但那里从来不是一个充满活力的地方”。正如其草图所展示的,费诺科学中心(phaeno science centre)架空的首层将不会是一块平淡无味的白板,而是被建筑师赋予新的含义和角色的富有活力的建筑元素。

a-xun_2014-07-05_08-22-321

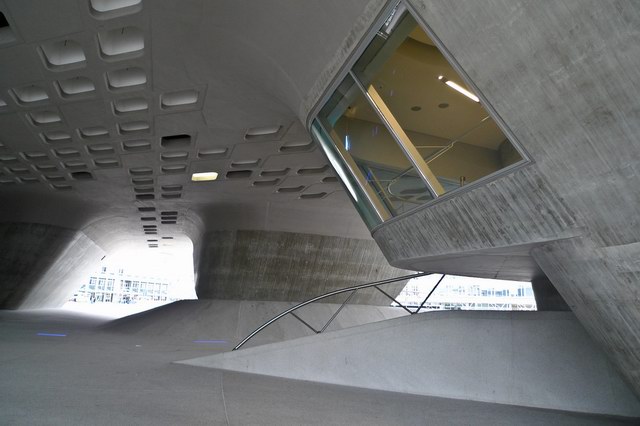

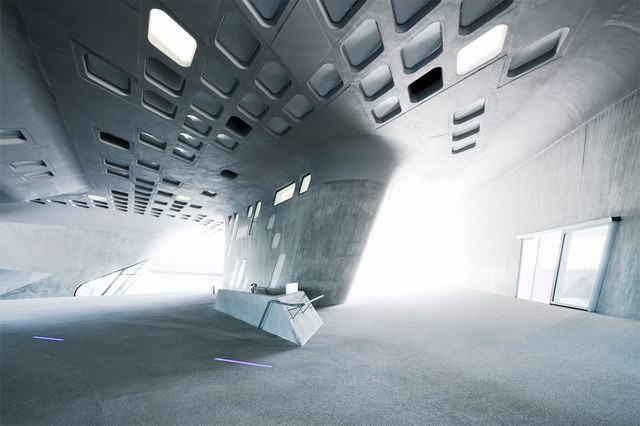

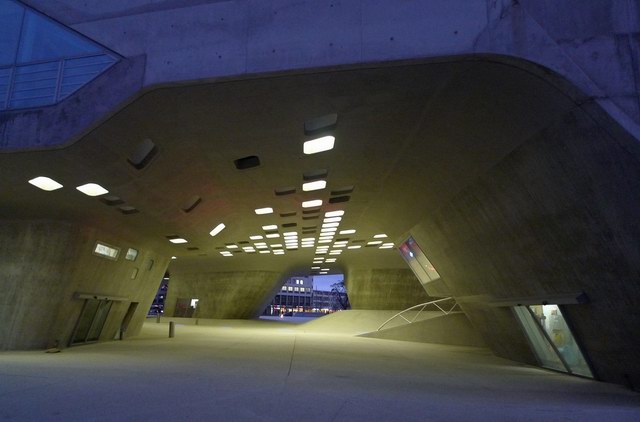

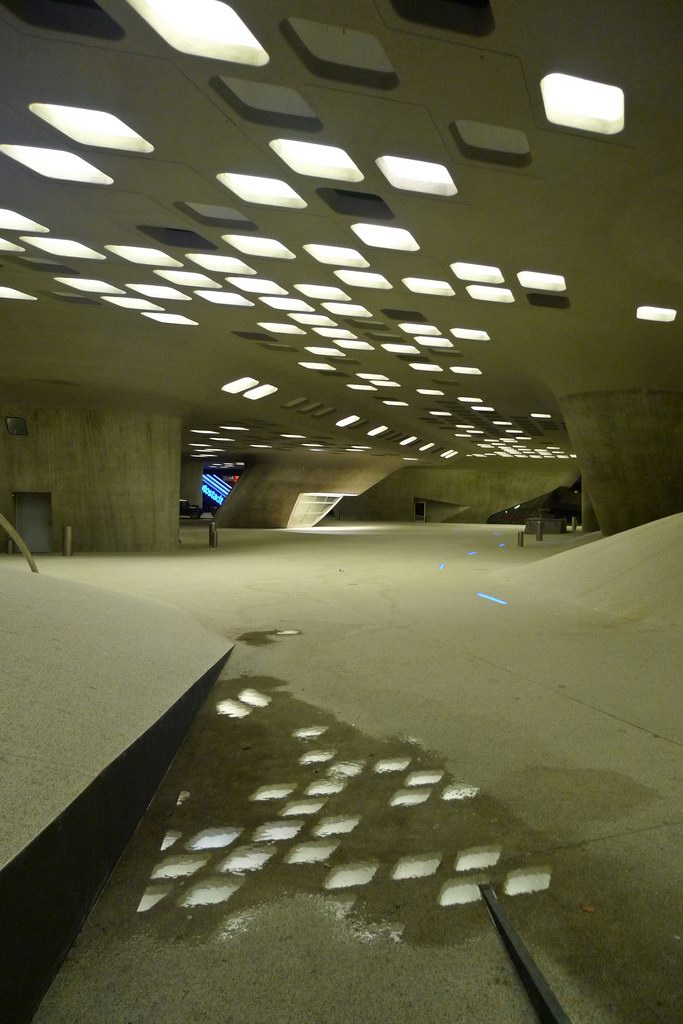

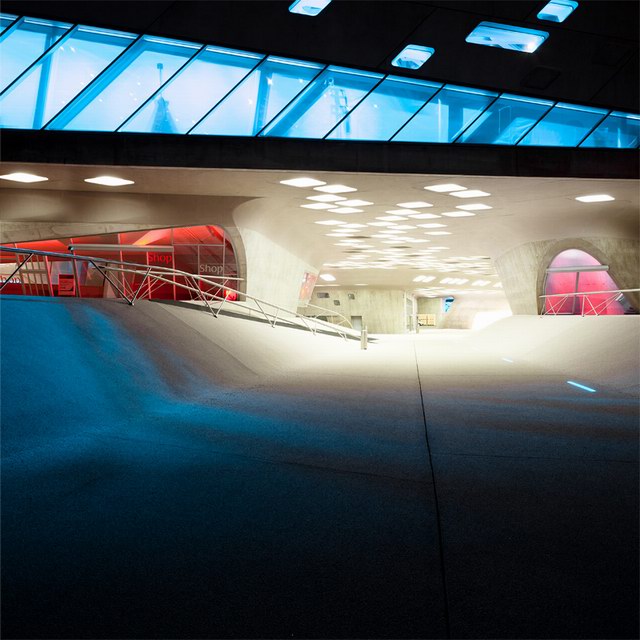

架空层的地面在设计过程中被建筑师设想成液体般流动性的表面。它被动线牵动,挤压,切割。捕捉和记录着动线的方向和力量。并在混凝土到椎体周边凝固,形成或平缓或急促的火山口般的人工地景。几个“火山口”间的凹陷形成的“峡谷”布置人行走道,引领者观者从露天广场进入架空首层。火山口间较平缓的“平原”地带作为一个有顶盖的半户外广场,可作为室外展览空间。

a-xun_2014-07-05_08-22-32

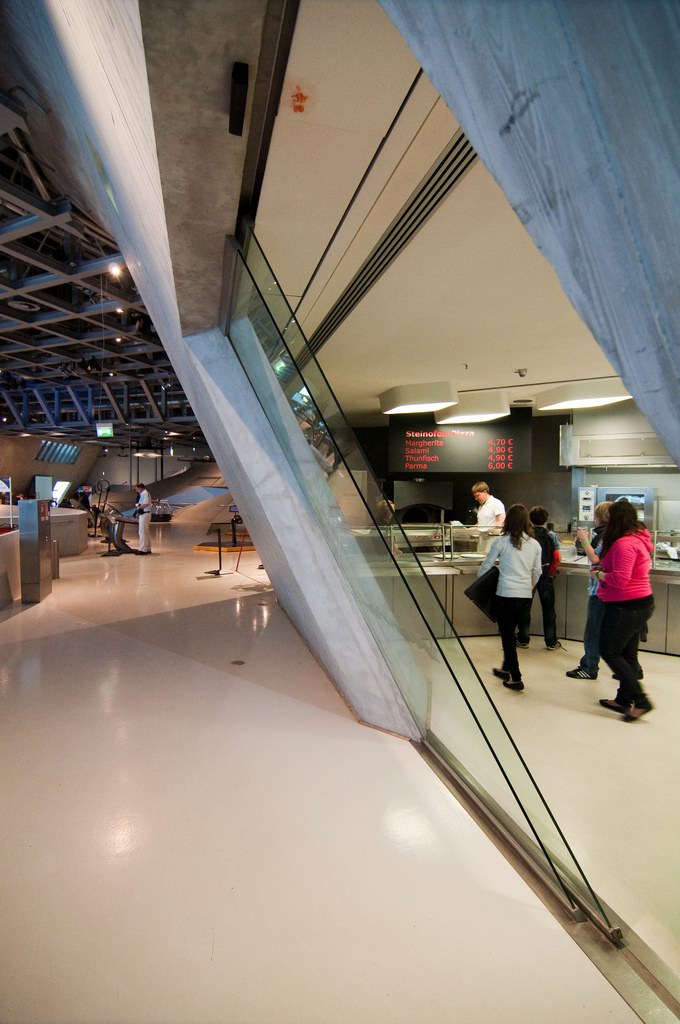

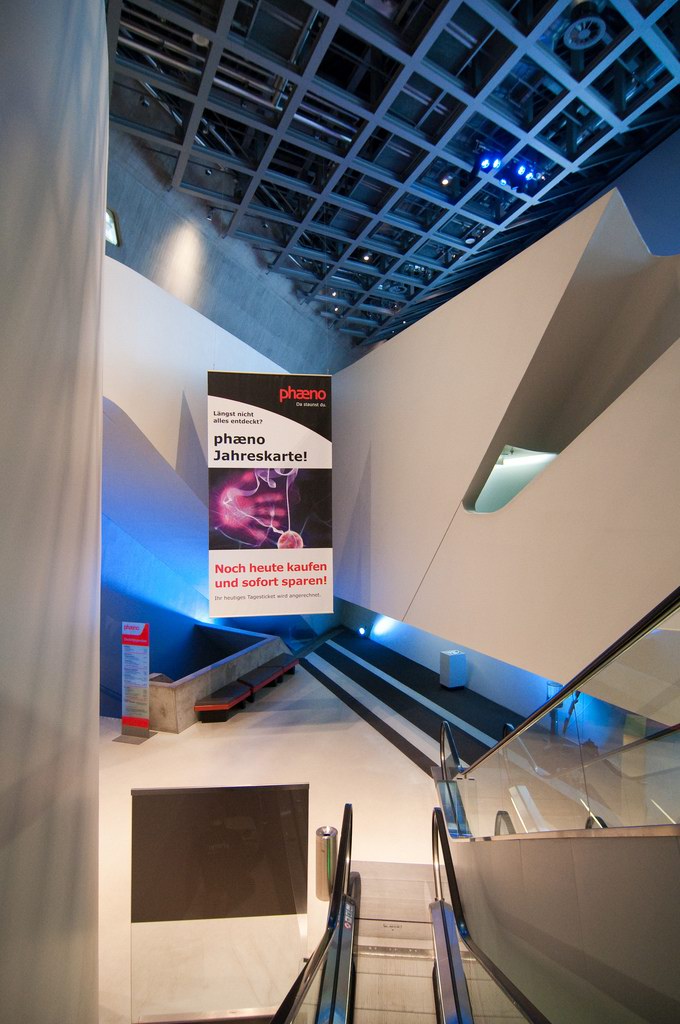

10个大小不一的到椎体是建筑另一个引人注目的元素。它们不仅是建筑的支撑结构,每个到椎体内部都是空的,包含了建筑所需的各种设施和用房。其中最南侧的到椎体布置了通往建筑二层展厅的主入口,其它几个则容纳了书店,小餐厅,研究室以及一个250座的讲演厅。

a-xun_2014-07-05_08-22-322

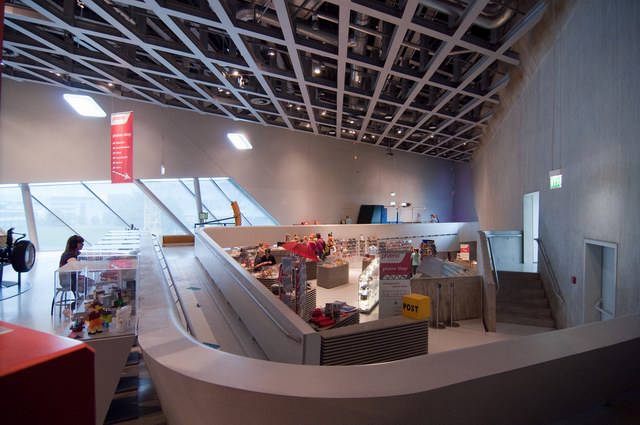

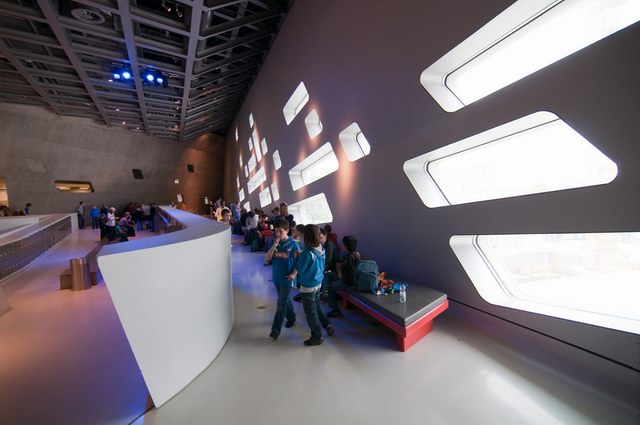

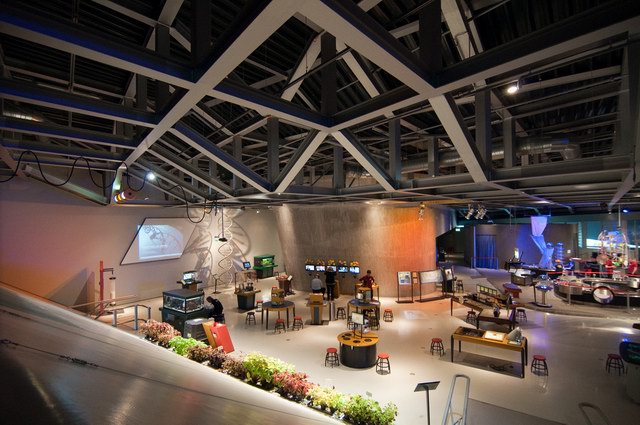

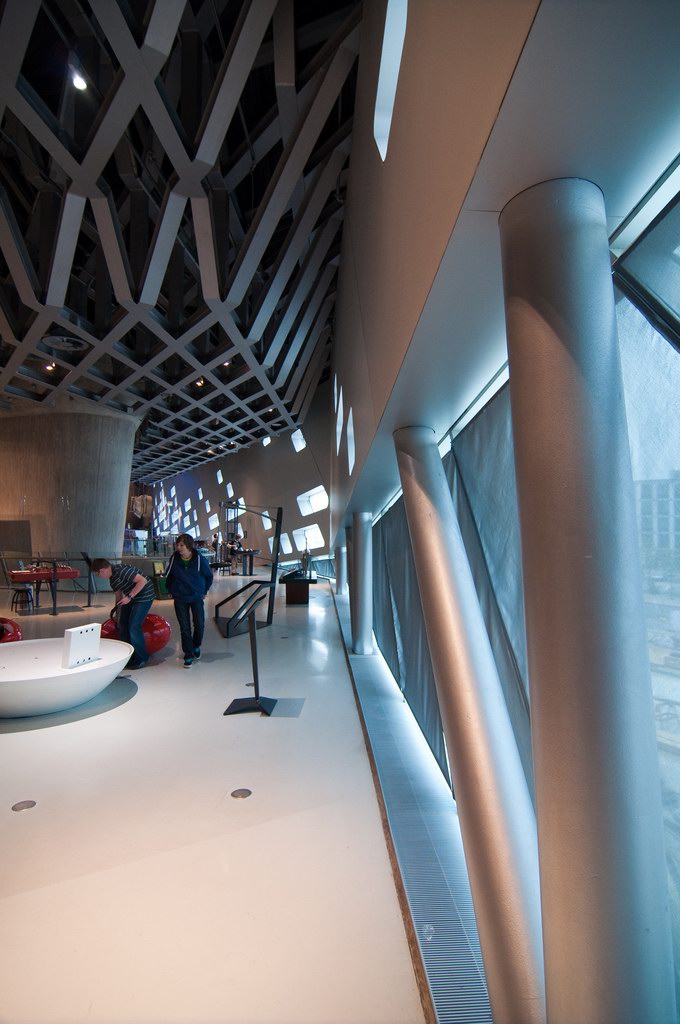

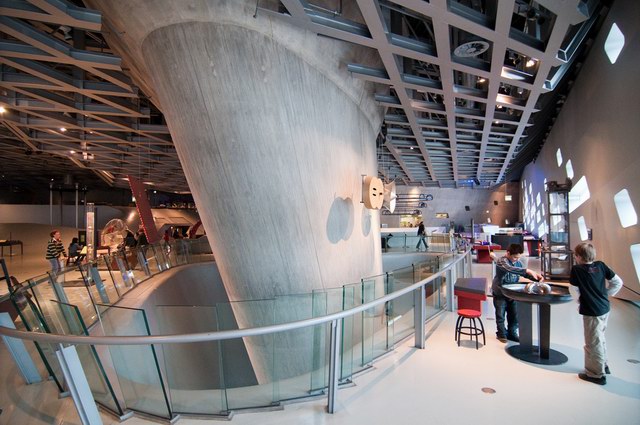

人工地景的概念延伸到二层展厅的设计上,1.2万平米的巨大空间,通过起伏变化的地面所产生的高差来划分几个展区。在到椎体的带动下,一部分展厅的地面向上隆起形成俯瞰展厅全貌的“高地平台”,一部分地面则凹下形成“盆地”空间。整个展厅没有明确和限定的参观路线。开放的展览空间鼓励参观者自行决定自己的行走路线,自由地游历在这片人工地景中。探险式的参观旅程可以从任何一点开始。展厅也没有任何阻挡视线的分隔墙或柱子。在展厅内可以时刻观察到别处的状况,并可任凭好奇心的驱使去探索和操作散布在展厅内250个被称为“实验站”的互动教育展览装置。

Zaha Hadid 扎哈·哈迪德以往的许多作品一样,费诺科学中心(phaeno science centre)在设计过程中被视为一片连续不断的面。通过对面的平展,拉伸,折叠,扭曲,切割等操作手段生成建筑的内部空间。这种其特有的手法消除了平面,立面和结构间的界限。创造出叹为观止的空间感受。同时这种设计在实际施工中带来的苛刻条件为工程师带来了相当大的挑战。

a-xun_2014-07-05_08-22-33

连续的面形成的大面积复杂几何形体变化,使得绝大部分墙体不是竖直而是倾斜或弯曲的。其中有些墙体的倾斜角度甚至达到39度。一些构建不仅有8米之高,而且在最薄处要求只能有0.2m。

a-xun_2014-07-05_08-22-42

对费诺科学中心(phaeno science centre)提出的特殊建造要求,在一般建筑中所广泛使用的材料和技术显然不能满足。所以应用新型的现浇自密实混凝土和复杂的特制混凝土模板系统成为解决难题的关键所在。

a-xun_2014-07-05_08-22-44

费诺科学中心(phaeno science centre)是自密实混凝土在德国首次大规模应用的案例。工程总工耗费了2.7万立方米。【自密实混凝土(Self CompactingConcrete 或Self-Consolidating Concrete 简称SCC)是指在自身重力作用下,能够流动、密实,即使存在致密钢筋也能完全填充模板,同时获得很好均质性,并且不需要附加振动的混凝土】

a-xun_2014-07-05_08-22-45

另外,据悉工程为塑造混凝土所用的混凝土模板约有6.7万平米足以覆盖9个足球场大小,大部分模板是标准化可重复利用的。但由于建筑形体的复杂性,约有9000平米的模板是为该工程专门制造的,每块模板只用到了一次。

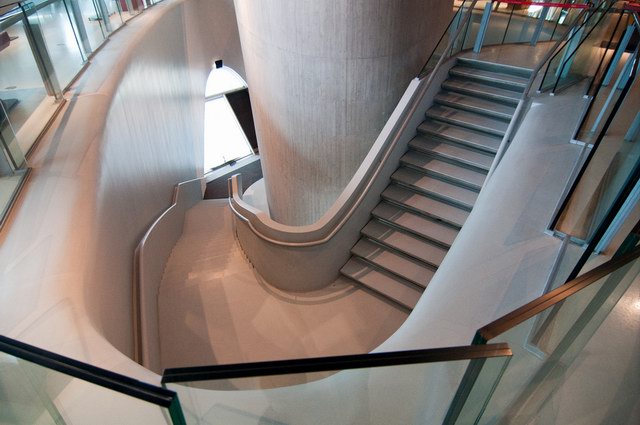

a-xun_2014-07-05_08-22-461

a-xun_2014-07-05_08-22-451

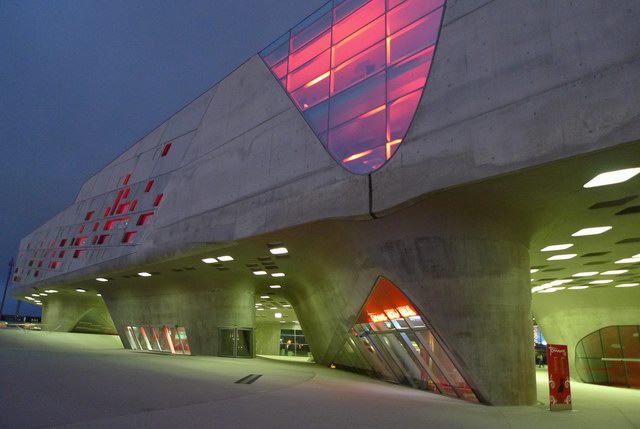

a-xun_2014-07-05_08-22-46

a-xun_2014-07-05_08-22-59

a-xun_2014-07-05_08-22-571

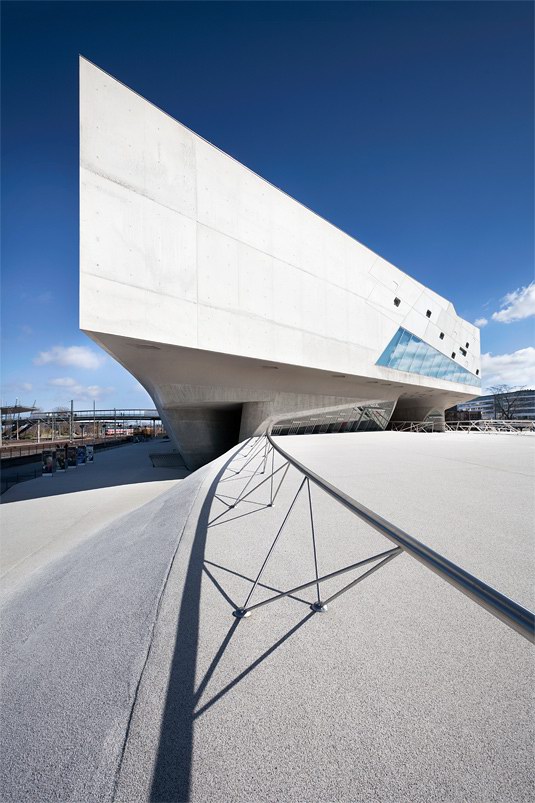

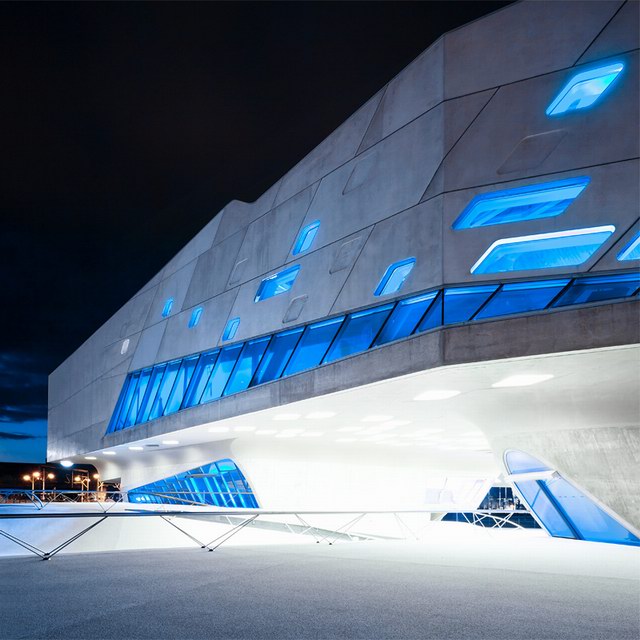

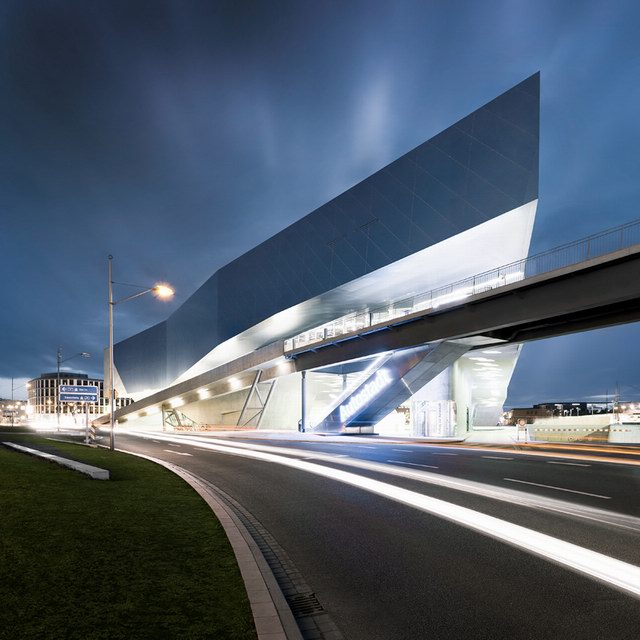

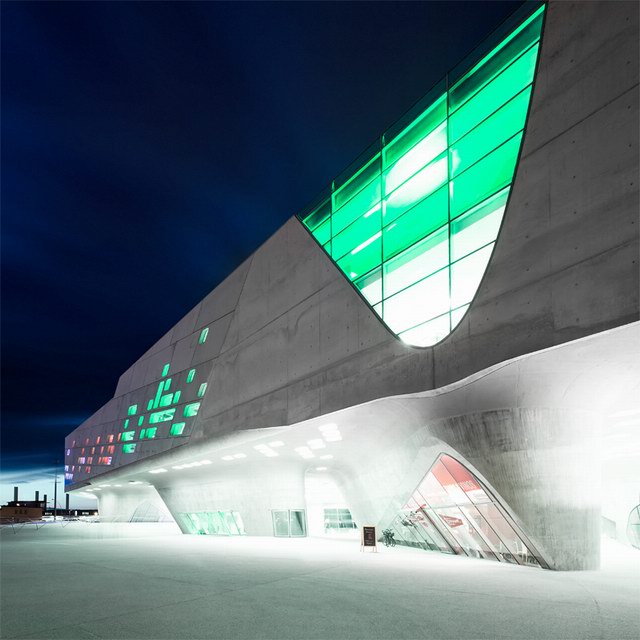

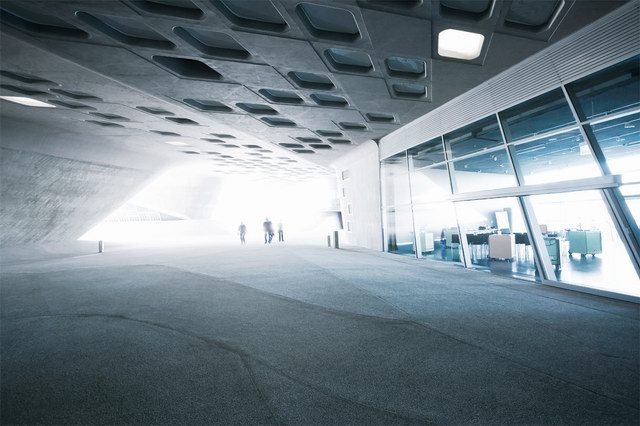

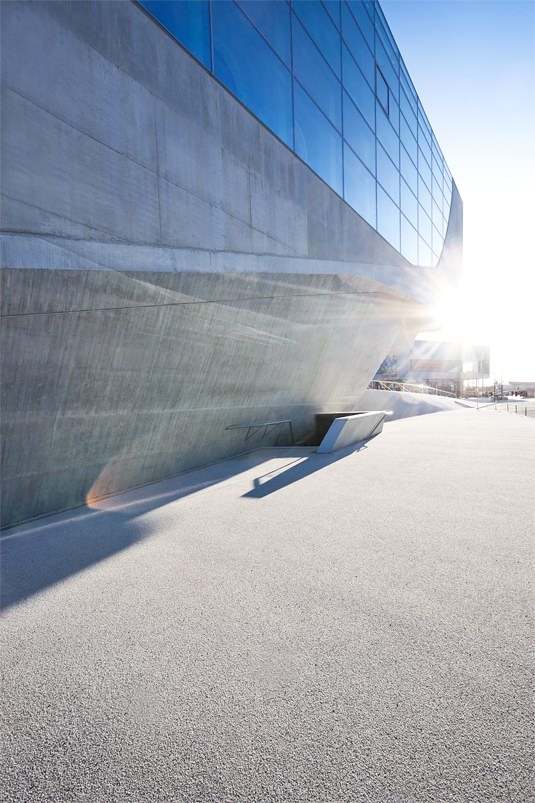

以下为德国摄影师:Johannes Heuckeroth 作品:

a-xun_2014-07-05_08-22-573

a-xun_2014-07-05_08-22-572

a-xun_2014-07-05_08-22-58

a-xun_2014-07-05_08-22-57

a-xun_2014-07-05_08-23-091

a-xun_2014-07-05_08-23-09

a-xun_2014-07-05_08-23-092

a-xun_2014-07-05_08-23-13

a-xun_2014-07-05_08-23-17

a-xun_2014-07-05_08-23-16

a-xun_2014-07-05_08-23-191

a-xun_2014-07-05_08-23-19

a-xun_2014-07-05_08-23-191

a-xun_2014-07-05_08-23-21

a-xun_2014-07-05_08-23-26
